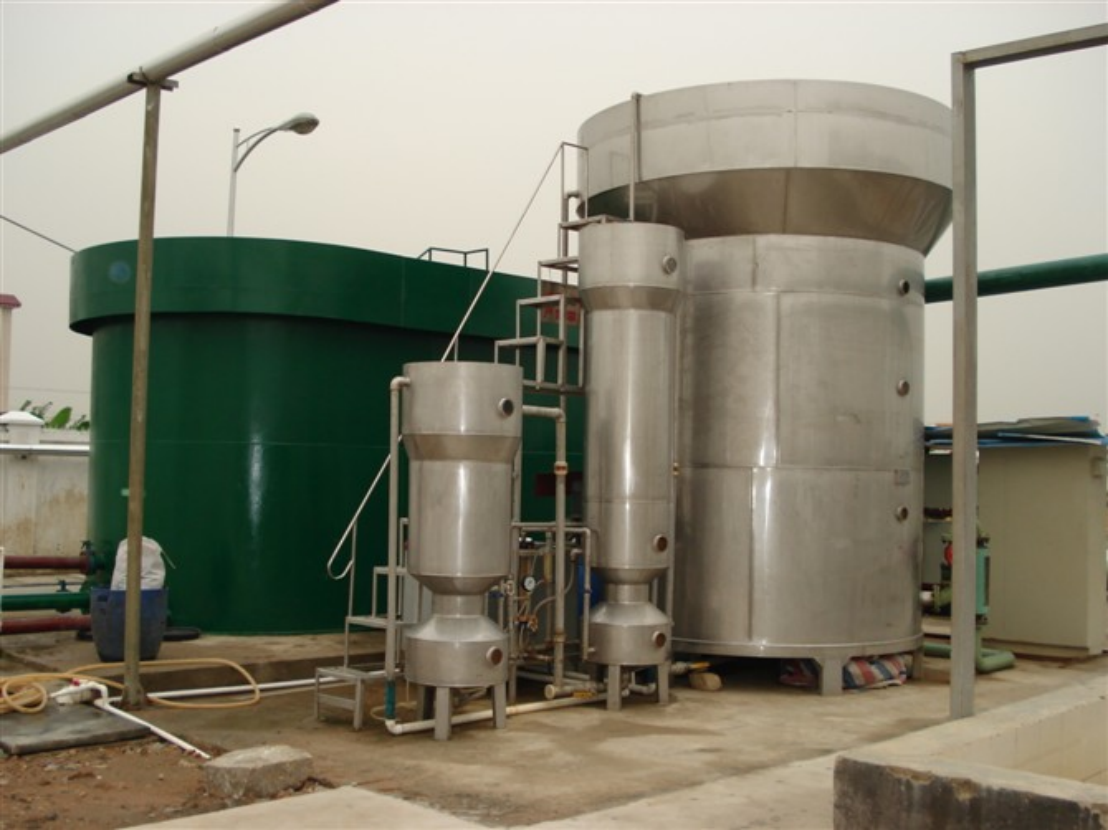

三塔式软化器-四塔式离子交换设备

专业批发销售三塔式流动床设备，即三塔式软化器，钠离子交换器等。采用304/316不锈钢材质，也有PP材质类型。生产地址：重庆潼南。批发地点：内江市东兴区和平桥。

以下为100吨/小时的三塔式相关技术方案如下：

一、设计依据

处理水量：100m³/h

原水浊度：≤3mg/L

原水硬度：≤2.5mmol/L

原水含铁：≤0.3mg/L

原水含锰：≤0.1mg/L

出水硬度：≤0.03mmol/L

二、设备规定和标准

国产设备的制造工艺和材料符合国家劳动部文件，劳锅字(1980)号《压力容器安全监察规程》，《GB105-89钢制压力容器》以及《JB2932-86水处理设备条件》的要求。

三、设备简介

⑴三塔式流动床是一种新型离子交换设备。LWLN系列流动床的发明，掀起了离子交换设备的一次技术革命，突破了传统的固定床、浮动床等离子交换设备停床再生、清洗的工艺过程，由于该设备全自动运行，不用停床再生，节省了大量管理人力物力，大大简化了水处理的工艺流程，并迅速应用于各行各业软水处理。

性能特点
●具有设备占地面积小、故障率低、投资省、占地小等优点。设备运行充分利用流体力学原理，使大量复杂的工作在射流过程中完成。
●在同一时间内树脂的交换、再生、清洗同时进行，不需要周期地停机再生、清洗，设备连续运转，软水源源不断地产出。
●软水水质稳定、质量高，软水残余硬度四塔＜0.003毫摩尔/升.三塔＜0.03毫摩尔/升。
●自动再生、清洗，使人们从再生、清洗的繁重体力劳动中解脱出来，生产效率显著提高，节省大量人力物力。
●一台设备连续稳定运行，避免了传统设备连续用水需要大容量软水箱或两台设备轮流使用、停床再生的弊端，降低设备投资、运行成本、减少设备占地面积。
●**出水净化装置，独特的排污排空装置，避免了软水的二次污染，使软水清澈洁净。
●优秀的阴流式挡水隔板，树脂均匀下落，保证出水水质。
●能耗低，充分利用原水水压，只需要一台水泵就能使设备连续自动运转（以产水100吨/小时设备为例：水泵功率仅为2.2KW）。
●对各部件、部位的用料均有独特研究，不同部位采用不同的材料，使其达到耐蚀、耐用、美观等独特效果。
●先进的加工设备和技术、完善的质量管理和监控手段，保证了产品质量稳定、可靠。

工作原理及工艺流程

（1） 制软化水
三塔式流动床采用离子交换的原理除去水中的硬度，在交换塔内当离子交换树脂与原水相遇时，水中的钙（Ca2+）、镁（Mg2+）等离子与树脂（NaR）进行反应，从而去除水中的钙镁盐类，使硬水变为软水，其反应过程为：
Ca2+ + 2NaR→Ca R2 + 2Na+
Mg2+ + 2NaR→Mg R2 + 2Na+
⑵ 交换树脂再生
与原水交换后的树脂成为饱和树脂，饱和树脂由特殊装置抽入再生塔，在再生塔内与盐水进行置换反应后恢复交换能力，其反应过程如下：
Ca R2 + 2NaCl→2NaR + CaCl2
Mg R2 + 2NaCl→2NaR + Mg Cl2
经过再生的树脂恢复交换能力后，经特殊装置抽入清洗塔清洗，然后进入交换塔与原水交换，如此连续不断地进行，软水源源不断生产出来。

原水在树脂的交换过程中，由于各种因素的影响，交换同反应可能是不完全的。一般情况下，采用三塔式流动床处理后的软水残余硬度≤0.03毫摩尔/升，交换率达99.7%。四流动床是由交换塔、再生塔、清洗塔及溶盐系统组成，离子交换树脂在交换塔、再生塔和清洗塔之间使用射流保持自动循环流动。从而交换塔内始终保持有新鲜树脂，因此可以连续产水，连续自动再生，不存在停床再生的问题。不需专人操作运行，与固定软化床相比，可以有效地避免人为操作失误。本设备具有自动化程度高、再生方式简单可靠、对环境污染少、节省大量再生剂（盐）等特点。

（2）技术参数

本厂生产的LWLN-3-100型三塔流动床的技术参数如下：

运行重量：          约30吨

设备总高：          4.1m

材质：              304不锈钢

（3）运行参数

处理水量：          100m³/h/台

填   料：            树脂001×7#

树脂数量：          10吨

原水总硬度：        2.5mmol/L

出水总硬度：        0.03mmol/L

原水游离氯含量：    ≤0.3mg/l

原水悬浮物：        ≤5mg/l

原水含铁量：        ≤0.3mg/l

原水含锰：          ≤0.1mg/L

运行功率：          2.2KW                               （4）水   压：           进水水压要求大于等于0.10MPa。

出水为自由液面溢流出水。
